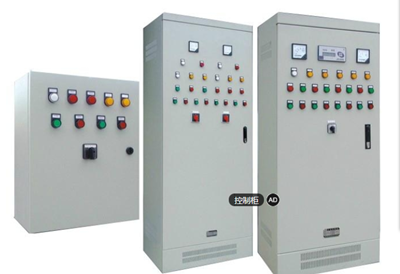

控制柜

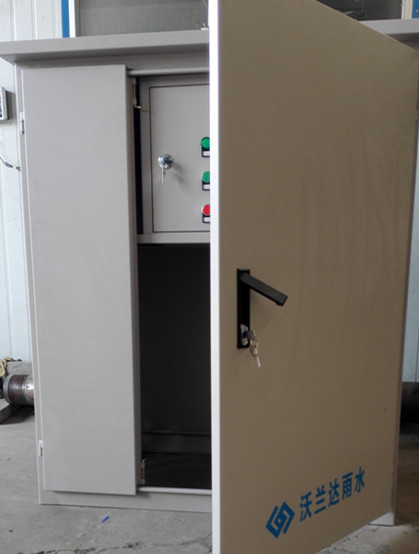

雨水收集控制柜



雨水收集控制柜



我公司生产制作的控制柜可分为:手动控制和plc控制

vld控制柜主要部分包括:控制柜柜体、控制电气、液位计、控制开关、控制按钮、线路、显示灯等;

控制柜的功能及尺寸可根据具体需求进行设置及定做



概述

PLC,programmable logic controller (PLC),可编程控制柜,控制柜指成套的控制柜,可实现电机,开关的控制的电气柜。


PLC综合控制柜具有过载、短路、缺相保护等保护功能。它具有结构紧凑、工作稳定、功能齐全。可以根据实际控制规摸大小,进行组合,既可以实现单柜自动控制,也可以实现多柜通过工业以太网或工业现场总线网络组成集散(DSC)控制系统。 PLC控制柜能适应各种大小规模的工业自动化控制场合。广泛应用在电力、冶金、化工、造纸、环保污水处理等行业中。

PLC控制柜可完成设备自动化和过程自动化控制,实现完美的网络功能,性能稳定、可扩展、抗干扰强等特点,是现代工业的核心和灵魂。可以根据用户需求量身设计PLC控制柜、变频柜等,满足用户要求,并可搭配人机界面触摸屏,达到轻松操作的目的。设备更可与DCS总线上位机 modbus、profibus等通讯协议的数据传输;工控机、以太网等实现的控制和监控。

典型应用:恒压供水、空压机、风机水泵、中央空调、港口机械、机床、锅炉、造纸机械、食品机械等等。



2结构

PLC控制柜一般包括以下五部分:

空气开关

一个总的空气开关,这个是整个柜体的电源控制。相信每个柜子都必须要有的一个东西。

PLC

这个要根据工程需要选择。打个比方如果工程小可以直接就是一个一体化的PLC 但如果工程比较大 可能就需要模块、卡件式的,同时还可能需要冗余(也就是两套交替使用)。

电源

一个24VDC的开关电源,大多数的PLC都是自带24VDC的电源,根据是否确实需要来定是否要这个开关电源。

继电器

一般PLC是可以直接将指令发到控制回路里,但也可能先由继电器中转。打个比方,如果你PLC的输出口带电是24VDC的,但是你的控制回路里画的图 需要PLC供的节点却是220VAC的,那么你就必须在PLC输出口加上一个继电器,即指令发出时 继电器动作,但后让控制回路的节点接到继电器的常开或常闭点上。也是根据情况选择是否使用继电器。

接线端子

这个肯定是每个柜子都必不可少的东西 根据信号数量可以配置。如果只是一个单纯的PLC控制柜 基本就是需要这些玩意,如果你的控制柜内还需要有其他的东西 就看情况增加。比方说你有可能要对某些现场的仪表或者小控制箱供电,可能你就得要增加空开数量。或者你要PLC接至上位机,可能就需要增加交换机什么的。视情况而定。



3品牌

主要品牌:美国AB,ABB,松下,西门子,汇川,三菱,欧姆龙,台达,富士,施耐德,光洋,永宏等等。



4使用条件编辑

供电电源:DC直流24V,两相交流220v,(-10%,+15%),50HZ

防护等级:IP41或IP20

环境条件:环境温度在0℃-55℃,防止太阳光直接照射;空气的相对湿度应小于85%(无凝露)。远离强烈的震动源,防止震动频率为10-55HZ的频繁或连续震动。避免有腐蚀和易燃的气体。控制柜控制柜控制柜控制柜控制柜控制柜控制柜控制柜控制柜控制柜
